1 项目需求
一、金线检测需求
1、产品规格:待确认;
2、缺陷类型:
(1)断线:金线断裂;
(2)漏焊、空焊、多焊;
(3)虚焊/翘线:第一点或第二点浮起;
(4)金线短路:金线相连致使短路;
(5)线尾:线尾长度>2倍线径;
(6)线弧高度不良:线弧紧贴Die(特殊工艺除外如Wedge Bonding等)同组线弧高度差不可大于2倍线径。
二、缺陷检测需求
1、产品规格:待确认;
2、缺陷类型:
(1)混料:混有其它机种的材料;
(2)多焊点:同一晶粒上的焊点不可超过2个;
(3)短路:同一焊球粘在两个焊垫上;
(4)2nd扭曲:两点间直线左右偏差不可超过0.5倍线径;
(5)IC划伤:划伤暴露内部线路;
(6)掉焊垫:焊垫脱离晶粒;
(7)滑球:第一焊点位置偏移,不是从焊球中心点引出,偏移大于0.5倍线径;
(8)脏污:异物遮挡光圈;
(9)银胶:焊点与银胶接触面>50%金球面积;
(10)失球:缺失金球;
(11)焊垫打穿:焊垫被瓷嘴打凹陷,可见到焊垫下的半导体材料(击穿漏洞);
(12)杂物:晶粒或支架上不可有造成短路的导电外物(如残线等);
(13)焊点位置不当:偏移面积>金球面积的20% NG,不良品如;
(14)氧化/镀金不良/脏污:致使无法正常焊线的,NG;不良品;
(15)激光器破损:PD破损,破损不可超过阴影区。

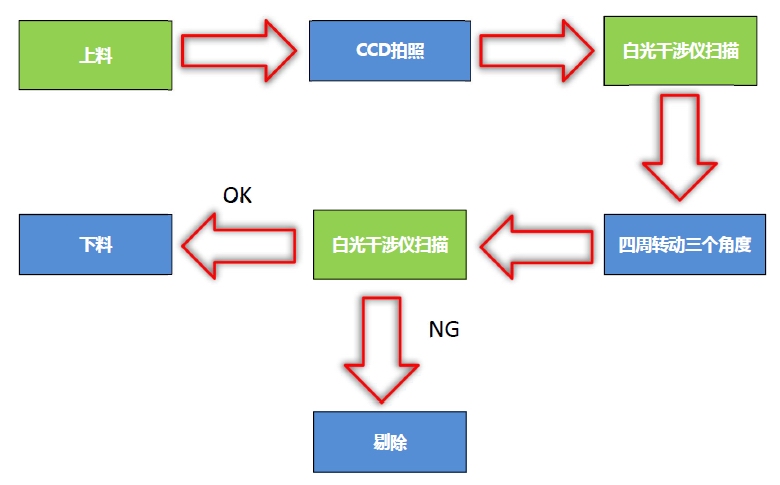

2 金线检测设备流程图

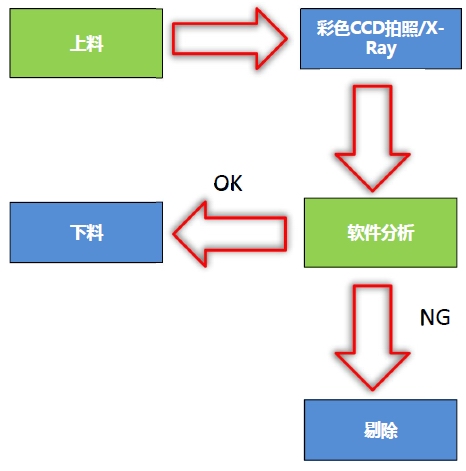

3 缺陷检测设备流程图

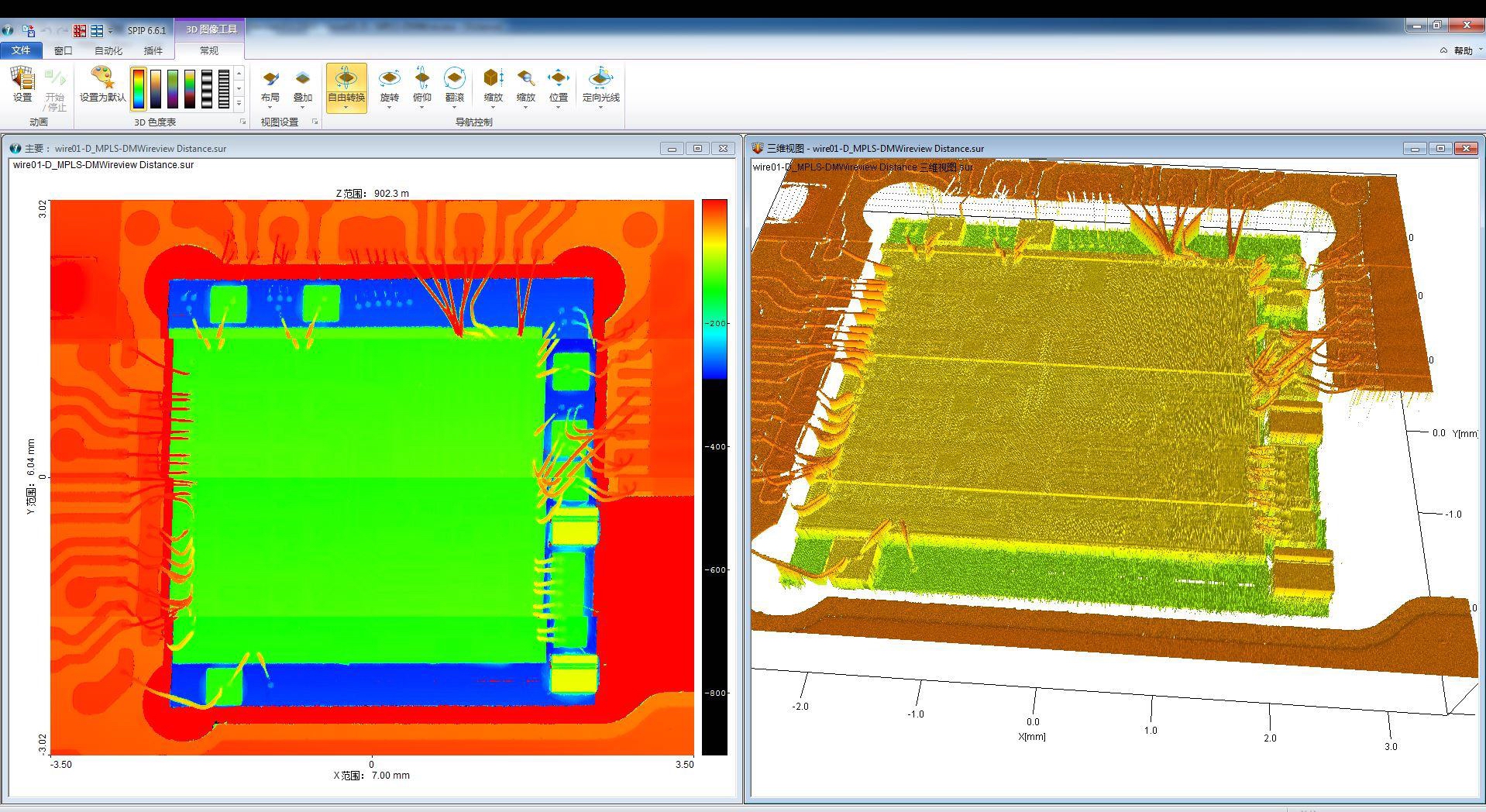

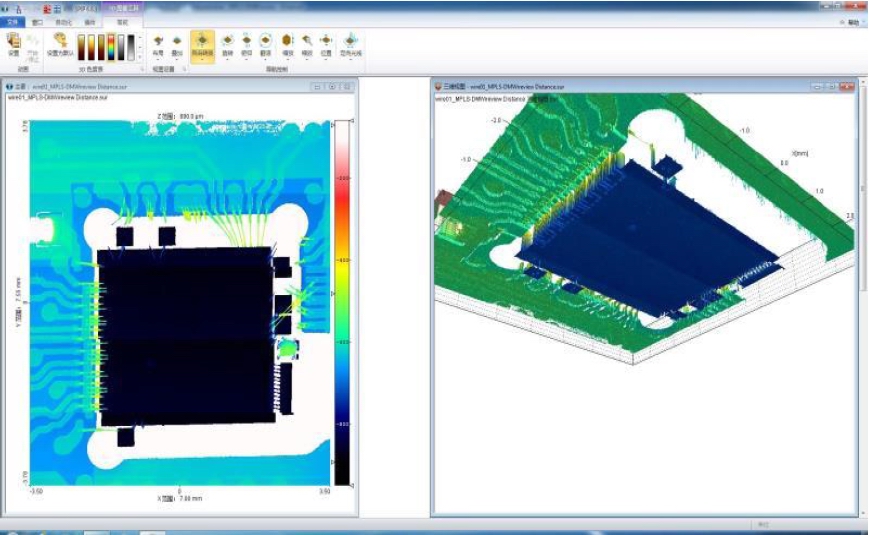

4 白光干涉仪拍摄效果

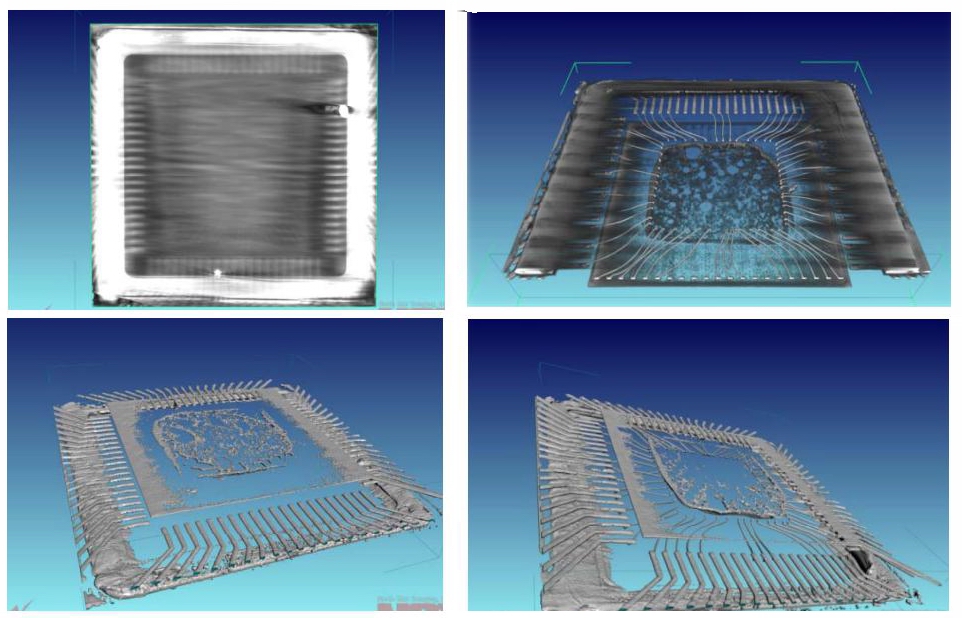

4 3D X-Ray拍摄效果

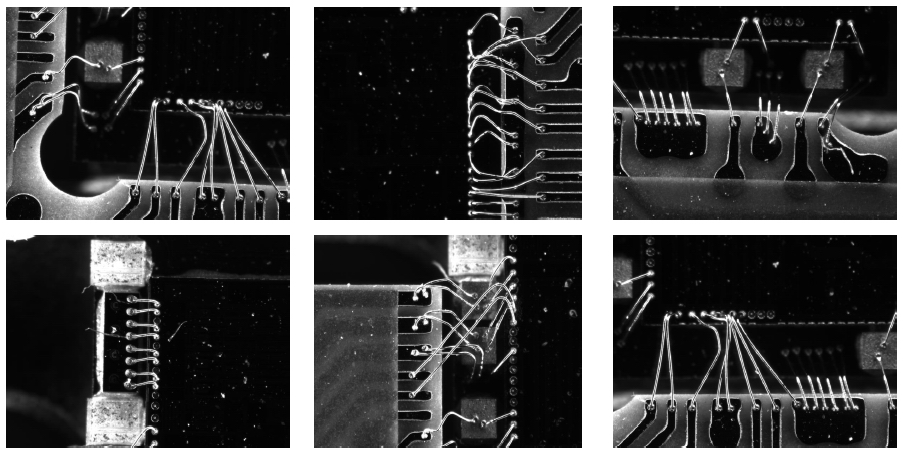

5 影像拍摄效果
